टी- टर्बोचार्जर / टी- टीसीए सीरीज मरीन टर्बो टरबाइन ब्लेड

डीजल और गैस संचालित इंजनों के लिए टी-टर्बोचार्जर / टी-टीसीए श्रृंखला समुद्री टर्बो टर्बाइन ब्लेड

टी- / टी-टीसीए श्रृंखलानिकास गैस टर्बोचार्जर का विवरणः

टी-टीसीए श्रृंखला टरबाइन ब्लेड एक भाग से संबंधित हैटी- / टी-टीसीए श्रृंखलाएग्जॉस्ट गैस टर्बोचार्जर, जो टर्बोचार्जर की पिछली सफल टी-एनए श्रृंखला की उन्नत तकनीक के रूप में माना जाता था।टी-टीसीए श्रृंखला टर्बोचार्जर न केवल स्पष्ट रूप से दक्षता में वृद्धि हुई है, लेकिन विश्वसनीयता और सेवा जीवन में काफी सुधार हुआ है। टी-टीसीए श्रृंखला को निरंतर दबाव वाले टर्बोचार्जिंग के लिए विकसित किया गया है, जिसके साथ,इंजन की निकास गैसें एक सामान्य निकास में बहती हैं यदि, वहाँ जमा हो जाते हैं और निकास टरबाइन के लिए मामूली दबाव उतार-चढ़ाव के साथ प्रवाह करते हैं।

टी-टीसीए श्रृंखला को इस प्रकार बनाया गया हैअक्षीय टरबाइन और दो और चार स्ट्रोक डीजल और गैस संचालित इंजनों के चार्जिंग के लिए एक बहुत व्यापक प्रति बल रेंज में इस्तेमाल किया जा सकता है।टर्बोचार्जर प्रति 2,000 से 30,000 किलोवाट तक और आसान सेवा या रखरखाव के साथ।

टी- / टी-टीसीए श्रृंखला के समुद्री टर्बोचार्जर की विशेषताएंः

• टी- / टी-टीसीसीरीज एग्जॉस्ट गैस टर्बोचार्जर एक अक्षीय-प्रवाह टर्बोचार्जर है जिसमें दो-स्ट्रोक और चार-स्ट्रोक इंजनों की व्यापक अनुप्रयोग सीमा है।
• टर्बोचार्जर के लिए मोटर आउटपुट पावर रेंज 2000 से 30000 kW तक;
• अक्षीय प्रवाह टरबाइन के अंदर उच्च प्रतिबल सादा असर डिजाइन;
• हवा फिल्टर के साथ शोर साइलेंसर;
• कम शोर,विशेष लगाव विधि के कारण कम्प्रेसर पहिया की आसान रखरखाव;
• अनकूल्ड लेयरिंग हेल;
• धक्का असर के लिए आसान पहुंच;
• एकीकृत सील हवा, तेल पाइप और वेंटिलेशन सिस्टम;
• उच्च कुशल विसारक;
• लंबे जीवन और समायोज्य नोजल रिंग;
• टरबाइन ब्लेडों की उच्च दक्षता को 2 और 4 स्ट्रोक इंजनों दोनों के लिए ब्लेड रिंग में अन्यथा सामान्य डम्पिंग वायर को छोड़ने के लिए संभव बनाया गया है।
• भारी ईंधन के लिए उपयुक्त,डीजल तेल, जैव ईंधन और गैस संचालन;
• डीजल और गैस से चलने वाले इंजनों के समुद्री, बिजली और औद्योगिक अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।

अनुप्रयोग:

टी-टीसीए श्रृंखला के निकास गैस टर्बोचार्जर का व्यापक रूप से समुद्री इंजन, पावर इंजन और औद्योगिक इंजन में उपयोग किया जाता है.

टी- /टी-टीसीए श्रृंखला के टर्बोचार्जर में शामिल हैंः

टी- / टी-टीसीए श्रृंखला के समुद्री टर्बोचार्जर का आयाम और वजन केवल संदर्भ के लिएः

*अंगूठे के पैर, ऊंचा
**छोटे पैर, कम
***अक्षीय गैस प्रवेश केश D=360mm
**** अक्षीय गैस प्रवेश आवरण D=300 मिमी या दो-चैनल
***** गुरुत्वाकर्षण टैंक के बिना ऊंचाई H
*^ साइलेंसर के साथ और केवल संदर्भ के लिए चार-स्ट्रोक इंजनों के लिए

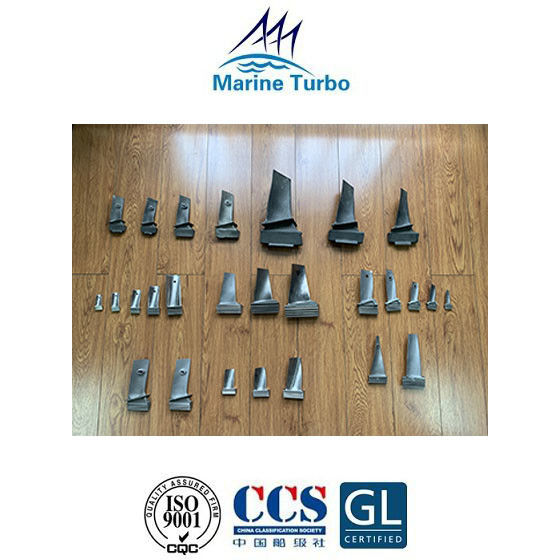

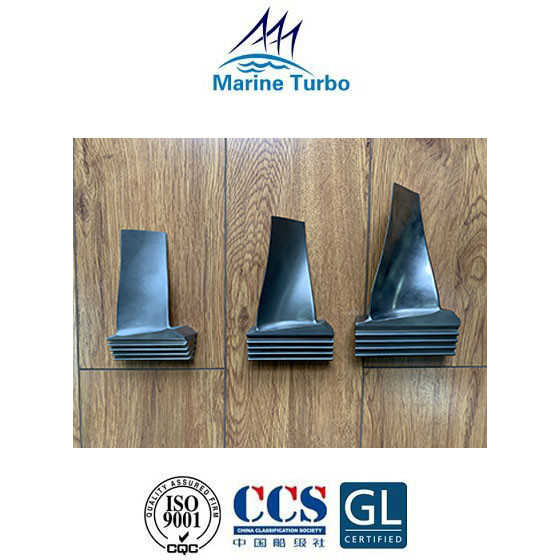

दटी- / टी-टीसीए श्रृंखला के टरबाइन ब्लेड का चित्रः

टरबाइन ब्लेड का कार्यः

टरबाइन ब्लेड डीजल या गैस संचालित इंजन के टरबाइन अनुभाग का एक महत्वपूर्ण घटक है।उच्च गति से घूमने वाले ब्लेड उच्च तापमान और उच्च दबाव वाली हवा को हवा में खींचने के लिए जिम्मेदार हैंदहन करनेवालाउच्च तापमान और उच्च दबाव के चरम वातावरण में दीर्घकालिक स्थिरता सुनिश्चित करने के लिए,टरबाइन ब्लेड अक्सर उच्च तापमान मिश्र धातुओं के साथ ढाला जाता है और ठंडा करने के लिए विभिन्न तरीकों से प्रयोग किया जाता हैउदाहरण के लिए, टर्बोचार्जर के संचालन के दौरान टरबाइन ब्लेड की विश्वसनीयता की गारंटी देने के लिए, आंतरिक वायु प्रवाह शीतलन, सीमा परत शीतलन, या थर्मल बाधा कोटिंग जो ब्लेड की रक्षा करते हैं।
