| उत्पत्ति के प्लेस: | जिआंगसु, चीन |
|---|---|
| ब्रांड नाम: | Marine Turbo |
| प्रमाणन: | ISO; CCS; GL |
| मॉडल संख्या: | टी- RH133 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| पैकेजिंग विवरण: | गत्ते का डिब्बा बॉक्स, लकड़ी के मामले |
| प्रसव के समय: | 1-4 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 पीसी / माह |
| नमूना: | T- / T- RH133 टर्बाइन हाउसिंग | प्रोडक्ट का नाम: | टरबाइन आवरण, गैस प्रवेश आवरण |
|---|---|---|---|
| टाइप: | टी- आईएचआई समुद्री टर्बोचार्जर | टर्बाइन प्रकार: | मिश्रित प्रवाह टरबाइन |
| कंप्रेसर: | रेडियल प्रवाह कंप्रेसर | दबाव राशन: | <i>Max.</i> <b>मैक्स।</b> <i>3.6</i> <b>3.6</b> |
| गुणवत्ता: | शीर्ष और उच्च स्तर, गारंटी | गारंटी: | 12 महीने |
| प्रमुखता देना: | ऑटोमोटिव टर्बोचार्जर केसिंग,मरीन टर्बोचार्जर केसिंग,ऑटोमोटिव टर्बाइन हाउसिंग |
||

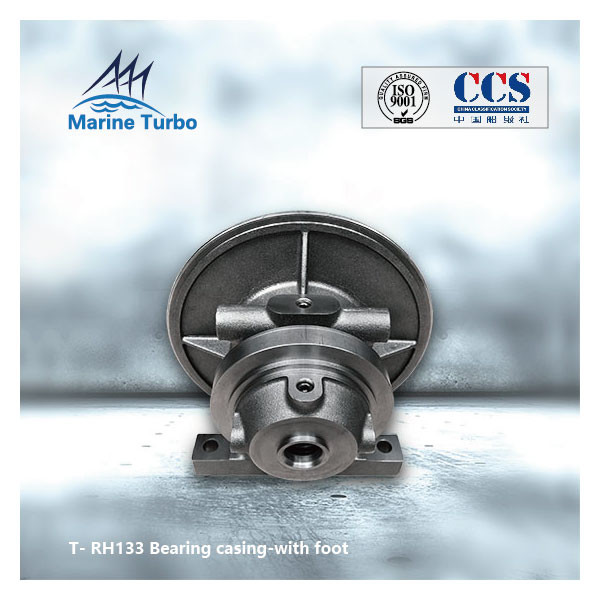

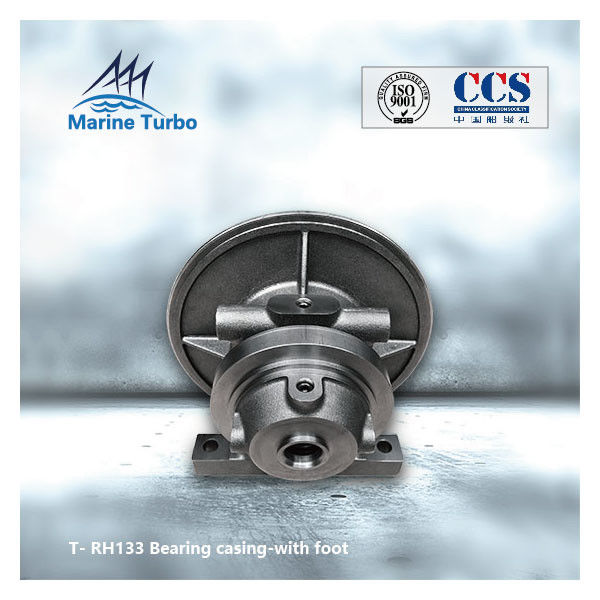

फुट के साथ मरीन इंजन ऑटोमोटिव टर्बोचार्जर केसिंग
टर्बोचार्जर आवरणविशेषताएँ:
T-RH133 टर्बोचार्जर टरबाइन हाउसिंग (जिसे टर्बाइन केसिंग या गैस प्रवेश आवरण भी कहा जाता है) T- / T-RH सीरीज़ एग्जॉस्ट गैस टर्बोचार्जर के एक हिस्से से संबंधित है।टी-आरएच श्रृंखला टर्बोचार्जर में मिश्रित प्रवाह टरबाइन और रेडियल प्रवाह कंप्रेसर होते हैं।टर्बोचार्जर की इस श्रृंखला का उपयोग हाई-स्पीड डीजल इंजन से मेल खाने के लिए किया जा सकता है।इनबोर्ड प्लेन बेयरिंग को इंजन ऑयल सिस्टम द्वारा लुब्रिकेट किया जाता है।हवा और तेल के रिसाव को रोकने के लिए कंप्रेसर साइड में स्थित एक सील प्लेट और सील की अंगूठी।टर्बोचार्जिंग दक्षता 60% -62% है, और इसका कंप्रेसर दबाव अनुपात 3.6 तक है।टी-आरएच श्रृंखला टर्बोचार्जर का व्यापक रूप से मोटर वाहन, भारी ट्रक, निर्माण, समुद्री और औद्योगिक इंजन में उपयोग किया जाता है।
टर्बोचार्जर आवरणइसमें शामिल हैं:
|
ब्रैंड |
टी-आरएच सीरीज |
टी- एटी सीरीज |
टी-आरयू सीरीज |
|
टी- |
टी- RH133 |
टी- एटी 14 |
टी- RU110 |
|
टी- आरएच 143 |
|
टी- आरयू 120 |
|
|
टी- आरएच 163 |
|
|
|
|
टी- आरएच 183 |
|
|
|
|
टी- आरएच 203 |
|
|
टी-आरएच श्रृंखला समुद्री टर्बोचार्जर आयाम और वजन केवल संदर्भ के लिए:
|
नमूना |
समग्र आयाम (मिमी) |
वज़न |
||||
|
|
ए |
बी |
सी |
डी |
इ |
किलोग्राम |
|
टी- RH133 |
765 |
405 |
284 |
323 |
393 |
54 |
|
टी- आरएच 143 |
908 |
456 |
316 |
361 |
458 |
146 |
|
टी- आरएच 163 |
981 |
537 |
362 |
426 |
533 |
159 |
|
टी- आरएच 183 |
1188 |
655 |
443 |
518 |
656 |
289 |
T- / T- RH133 टर्बोचार्जर टर्बाइन हाउसिंग (टरबाइन केसिंग या गैस प्रवेश केसिंग) विवरण:
टर्बाइन हाउसिंग (आवरण) में टर्बाइन ब्लेड असेंबली को शामिल करने और टर्बोचार्जर में टर्बाइन ब्लेड से निकलने वाली निकास गैसों को निर्देशित करने के लिए एक केंद्रीय छिद्र शामिल होता है।टर्बोचार्जर में एकल चरण आवेग टर्बाइन होता है जो एक शाफ्ट के माध्यम से एक केन्द्रापसारक प्ररित करनेवाला से जुड़ा होता है।टर्बाइन इंजन निकास गैस द्वारा संचालित होता है, जो गैस इनलेट आवरण के माध्यम से प्रवेश करता है।गैस एक नोजल रिंग के माध्यम से फैलती है जहां गैस की दबाव ऊर्जा गतिज ऊर्जा में परिवर्तित हो जाती है।यह उच्च वेग गैस टरबाइन ब्लेड पर निर्देशित होती है जहां यह टरबाइन व्हील को चलाती है, और इस प्रकार उच्च गति (10 -15000 आरपीएम) पर कंप्रेसर।एग्जॉस्ट गैस फिर आउटलेट केसिंग से एग्जॉस्ट अपटेक तक जाती है।
