उत्पत्ति के प्लेस: | जिआंगसु, चीन |
---|---|
ब्रांड नाम: | Marine Turbo |
प्रमाणन: | ISO; CCS |
मॉडल संख्या: | 14 पर |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
पैकेजिंग विवरण: | गत्ते का डिब्बा बॉक्स, लकड़ी के मामले |
प्रसव के समय: | 2 -3 कार्य दिवस |
भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 पीसी / माह |
नमूना: | 14 पर | प्रोडक्ट का नाम: | असर आवरण, असर आवास, टर्बो असर आवरण, समुद्री टर्बोचार्जर असर आवास |
---|---|---|---|
टाइप: | IHI समुद्री टर्बोचार्जर | ईंधन: | डीजल और भारी शुल्क ईंधन तेल |
इंजन पावर रेंज: | 320 -750 किलोवाट | प्रेशर अनुपात: | अधिकतम 5.0 |
चलने का समय: | अधिकतम 8,000 घंटे। | शीतलन विधि: | तेल ठंडा करना |
गारंटी: | 12 महीने | आवेदन पत्र: | मोटर वाहन, भारी ट्रक, निर्माण, समुद्री और औद्योगिक इंजन |
हाई लाइट: | IHI एटी 14 टर्बोचार्जर टर्बो बियरिंग हाउसिंग,ऑयल कूल्ड टर्बो बियरिंग हाउसिंग,320kW टर्बोचार्जर बियरिंग हाउसिंग |

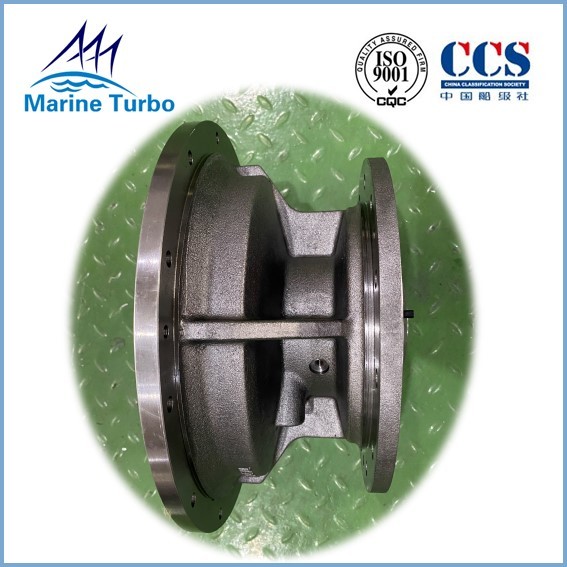

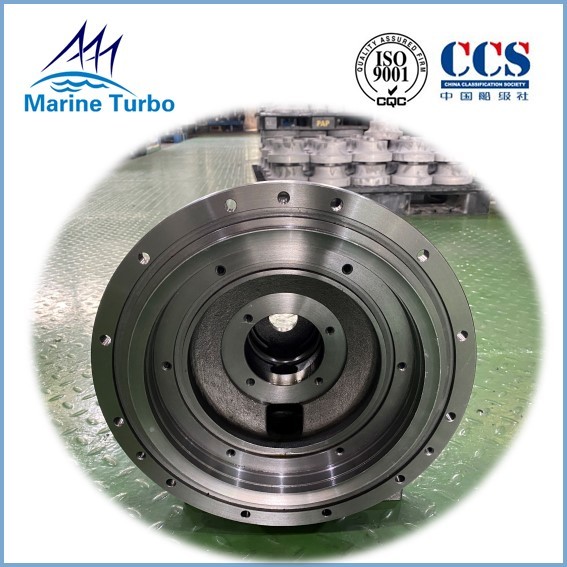

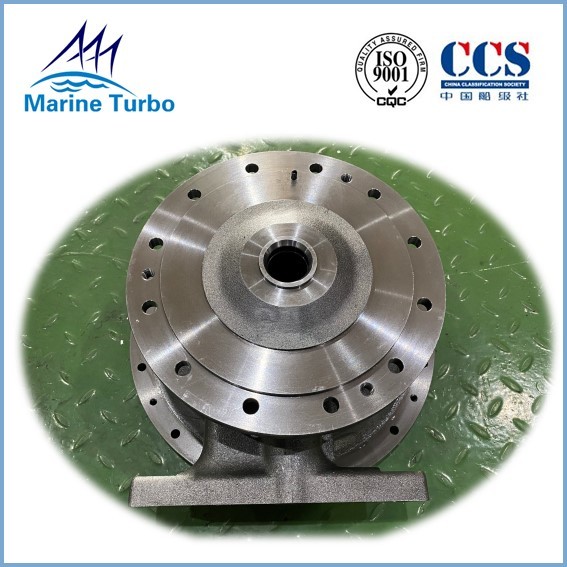

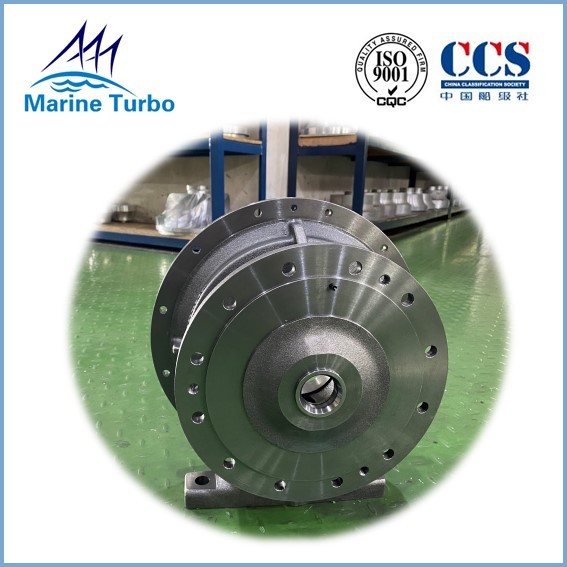

आईएचआई समुद्री टर्बोचार्जर प्रकार एटी 14 तेल-ठंडा असर वाला आवास आईएचआई निकास गैस टर्बोचार्जर से संबंधित है और इसमें निम्नलिखित वर्ण हैं:
आरएच सीरीज | एटी सीरीज | आरयू सीरीज | |
IHI टर्बोचार्जर | आरएच 133 | एटी14 | RU110 |
आरएच 143 | आरयू 120 | ||
आरएच 163 | |||
आरएच 183 | |||
आरएच203 |
उपरोक्त AT14 टर्बोचार्जर के क्रॉस-सेक्शनल ड्राइंग से पता चलता है कि AT14 टर्बोचार्जर में टरबाइन और कंप्रेसर शामिल हैं, और थ्रस्ट बियरिंग और दो जर्नल बियरिंग हैं जो क्रमशः अक्षीय और रेडियल बल बनाते हैं।स्टेटिक सेक्शन व्यू से, TT-T-AT14 टर्बोचार्जर में कंप्रेसर हाउसिंग, बेयरिंग हाउसिंग और टरबाइन हाउसिंग शामिल हैं।
वस्तु | विवरण | आकार (मिमी) |
1 | दो जर्नल बीयरिंग के बीच की दूरी | 60 |
2 | रोटर की लंबाई | 300 |
3 | टरबाइन इनलेट का व्यास | 140 |
4 | कंप्रेसर आउटलेट के लिए व्यास | 140 |
टर्बोचार्जर में टर्बाइन पार्ट, बियरिंग पार्ट और कंप्रेसर पार्ट शामिल होते हैं, इसलिए टर्बाइन हाउसिंग, बियरिंग केसिंग (बेयरिंग हाउसिंग) और कंप्रेसर हाउसिंग टर्बोचार्जर में सुरक्षित रूप से इंजन के प्रीमियम प्रदर्शन को सुनिश्चित करने के लिए सभी महत्वपूर्ण भागों को कवर और सुरक्षित करते हैं।
टर्बाइन केसिंग, बेयरिंग केसिंग और कंप्रेसर हाउसिंग कास्ट आयरन द्वारा बनाए जाते हैं।
