| सामग्री ग्रेड: | उच्च शक्ति कच्चा लोहा HT250 | अधिकतम दबाव रेटिंग: | 25 बार 360 पीएसआई |
|---|---|---|---|
| तापमान की रेंज: | -20°C से 350°C | रिश्ते का प्रकार: | निकला हुआ किनारा एएनएसआई दीन जिस |
| मशीनिंग सहनशीलता: | +/- 0.02 मिमी | गुणवत्ता आश्वासन: | हाइड्रोस्टैटिक परीक्षण और अल्ट्रासोनिक निरीक्षण |

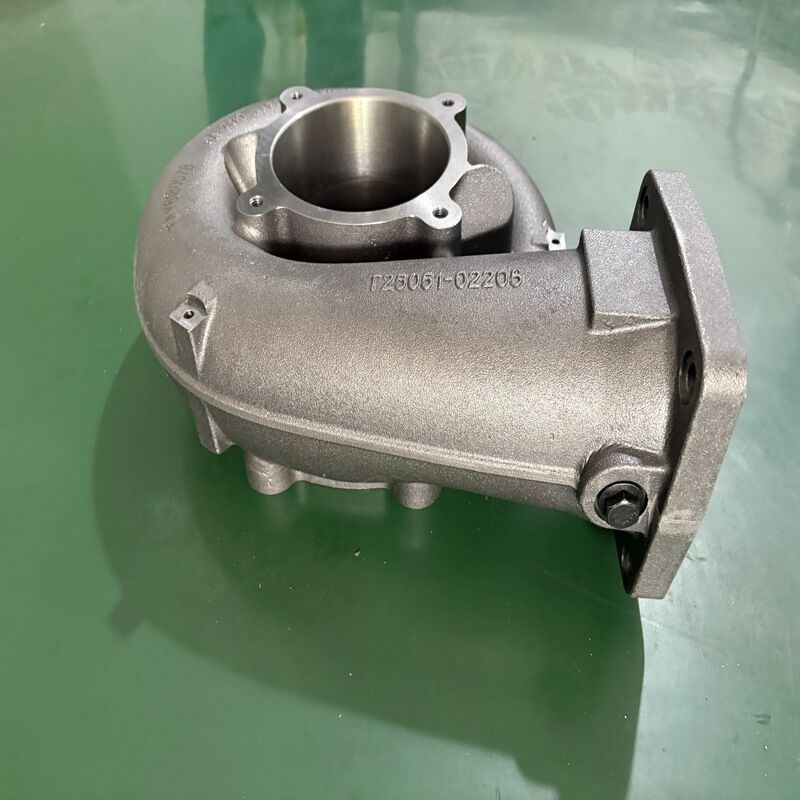

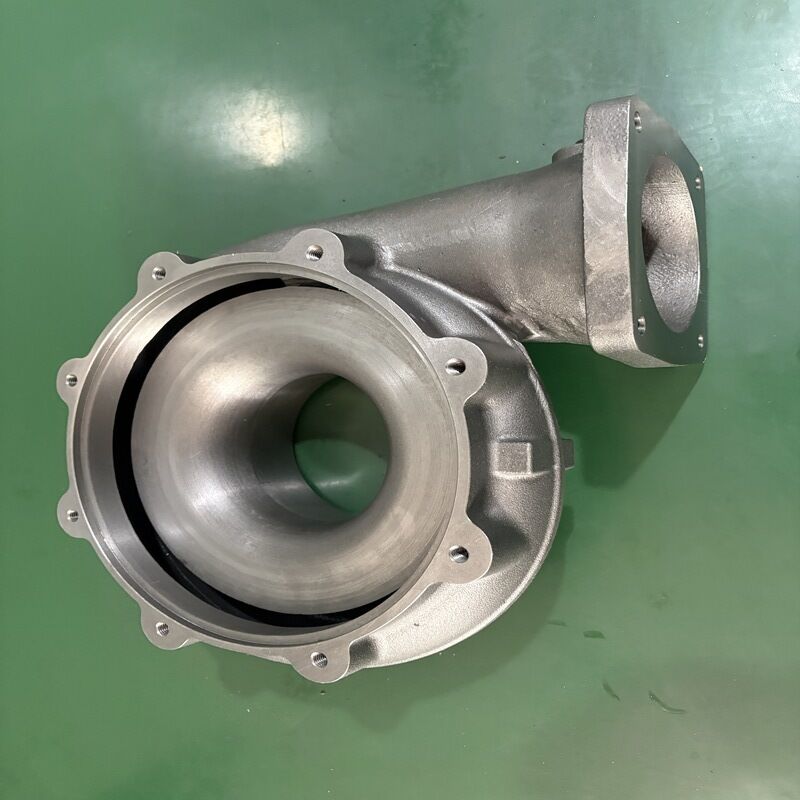

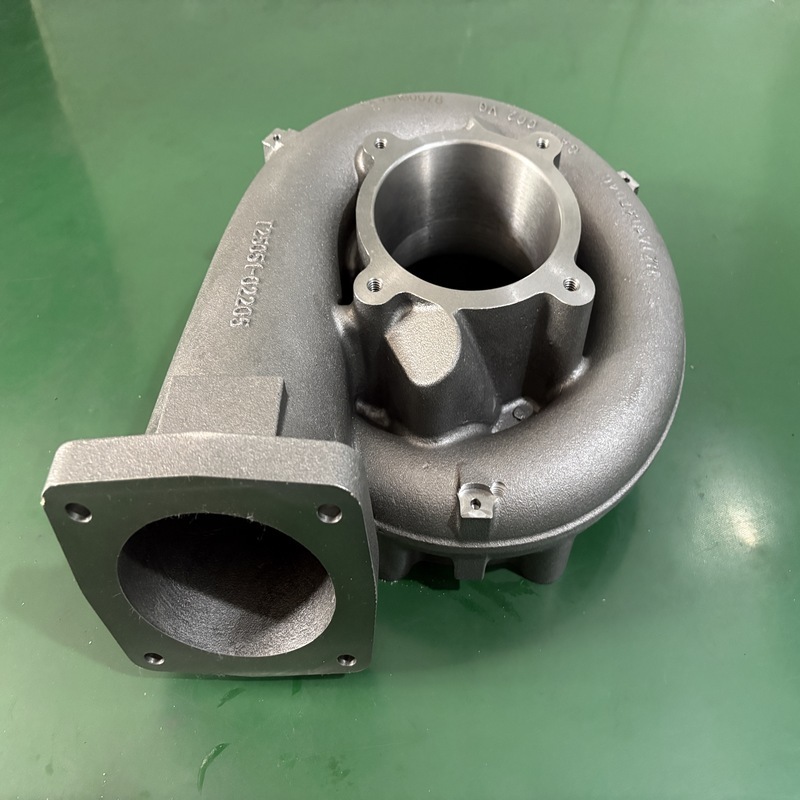

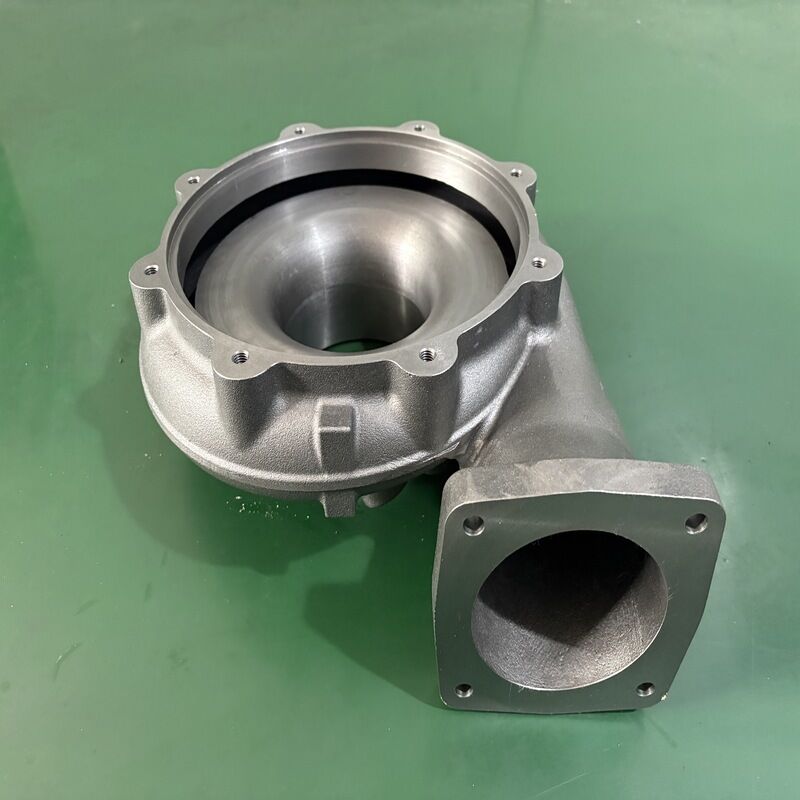

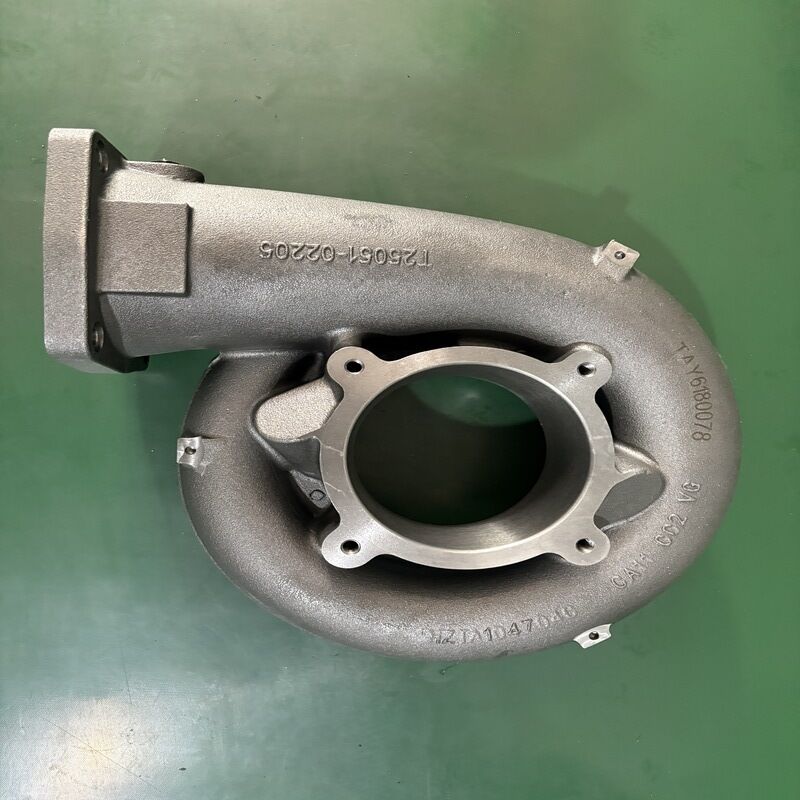

यह हेवी ड्यूटी कंप्रेसर आवरण औद्योगिक केन्द्रापसारक वायु कंप्रेसर के लिए इंजीनियर किया गया एक मुख्य स्थिर घटक है। उच्च श्रेणी के कच्चे लोहे से निर्मित, यह निरंतर उच्च दबाव संचालन के तहत असाधारण संरचनात्मक अखंडता प्रदान करता है। सटीक आकार की आंतरिक कुंडलित ज्यामिति कुशलता से संपीड़ित गैस को एकत्रित और चैनल करती है, अशांति और ऊर्जा हानि को कम करते हुए वेग को स्थिर दबाव में परिवर्तित करती है। आंतरिक घूर्णन असेंबली के साथ एकदम फिट सुनिश्चित करने के लिए प्रत्येक आवरण कठोर दबाव परीक्षण और आयामी निरीक्षण से गुजरता है। मांग वाले वातावरण में लंबे समय तक सेवा जीवन के लिए डिज़ाइन किया गया, यह कंप्रेसर हाउसिंग पेट्रोकेमिकल प्रसंस्करण, बिजली उत्पादन और बड़े पैमाने पर विनिर्माण में विश्वसनीय प्रदर्शन प्रदान करता है। इसका मजबूत निर्माण विरूपण और दरार को रोकता है, जिससे अनियोजित डाउनटाइम और रखरखाव लागत में सीधे कमी आती है।
कंप्रेसर ऑपरेटरों को अक्सर घटिया या घिसे-पिटे आवरण के कारण होने वाली गंभीर समस्याओं का सामना करना पड़ता है। सामान्य मुद्दों में संयुक्त सतहों पर गैस रिसाव, संक्षारक प्रक्रिया गैसों से आवरण का क्षरण और चक्रीय लोडिंग के तहत विकसित होने वाली संरचनात्मक थकान दरारें शामिल हैं। कम गुणवत्ता वाली कास्टिंग में अक्सर छिपी हुई सरंध्रता या असमान दीवार की मोटाई होती है, जिससे अचानक दबाव सीमा विफल हो जाती है। उच्च गति केन्द्रापसारक कम्प्रेसर में, एक खराब डिजाइन वाला वॉल्यूट प्रोफाइल अत्यधिक अशांति पैदा करता है, जिससे वायुगतिकीय दक्षता कम हो जाती है और बिजली की खपत बढ़ जाती है। ये विफलताएं न केवल उत्पादन रोकती हैं बल्कि कर्मियों और उपकरणों के लिए गंभीर सुरक्षा जोखिम भी पैदा करती हैं। जब एक कंप्रेसर आवरण कड़ी मंजूरी और स्थिर सीलिंग बनाए नहीं रख पाता है, तो संपूर्ण संपीड़न प्रणाली बढ़ते कंपन, कम डिस्चार्ज दबाव और बढ़ते ऊर्जा बिल से ग्रस्त हो जाती है।
हमारा हेवी ड्यूटी कास्ट आयरन कंप्रेसर आवरण इन परिचालन विफलताओं को सीधे जड़ से संबोधित करता है। हम सख्त धातुकर्म नियंत्रण के साथ सटीक कास्टिंग तकनीकों का उपयोग करते हैं ताकि एक सघन, दोष मुक्त संरचना तैयार की जा सके जो मानक रेटिंग से कहीं अधिक डिजाइन दबावों को झेलने में सक्षम हो। आंतरिक प्रवाह पथ सटीक वॉल्यूट प्रोफाइल के लिए सीएनसी मशीनीकृत है, जो प्ररित करनेवाला से सुचारू गैस संग्रह और इष्टतम दबाव वसूली सुनिश्चित करता है। प्रत्येक इकाई को अधिकतम कामकाजी दबाव के 1.5 गुना पर हाइड्रोस्टेटिक रूप से परीक्षण किया जाता है और शून्य रिसाव और संरचनात्मक सुदृढ़ता की गारंटी के लिए अल्ट्रासोनिक तरीकों से निरीक्षण किया जाता है। हमारे समाधान के साथ एक ख़राब आवरण को प्रतिस्थापित करके, आप सही प्ररित करनेवाला टिप निकासी को बहाल करते हैं, दक्षता लूटने वाली अशांति को खत्म करते हैं, और स्थिर दीर्घकालिक संपीड़न को सुरक्षित करते हैं। इसका परिणाम ऊर्जा खपत में मापनीय कमी, विस्तारित सेवा अंतराल और एक सुरक्षित परिचालन वातावरण है।
| पैरामीटर | मूल्य पहुंच |
|---|---|
| सामग्री | उच्च श्रेणी का ग्रे कास्ट आयरन (जैसे HT250, GG25) या डक्टाइल आयरन |
| अधिकतम कार्य दबाव | 25 बार तक (कस्टम उच्च दबाव विकल्प उपलब्ध) |
| तापमान की रेंज | -20°C से 350°C (सामग्री के आधार पर) |
| इनलेट/आउटलेट आकार | DN100 से DN800 तक कस्टम |
| लागू कंप्रेसर प्रकार | एकल चरण और बहु चरण केन्द्रापसारक कम्प्रेसर |
| मशीनिंग सटीकता | महत्वपूर्ण सीलिंग सतहों पर 0.02 मिमी के भीतर सहनशीलता |
| परीक्षण मानक | एएसएमई या ग्राहक विनिर्देश के अनुसार हाइड्रोस्टैटिक परीक्षण, अल्ट्रासोनिक निरीक्षण |
| सतह का उपचार | जंग रोधी प्राइमर, एपॉक्सी कोटिंग, या ग्राहक द्वारा निर्दिष्ट पेंटिंग |
| रिश्ते का प्रकार | फ़्लैंग्ड (एएनएसआई, डीआईएन, जेआईएस, जीबी) या सीधे युग्मन के लिए मशीनीकृत |
संक्षारक गैस अनुप्रयोगों के लिए कस्टम सामग्री जैसे कास्ट स्टील या स्टेनलेस स्टील उपलब्ध हैं।
तेल और गैस प्रसंस्करण और गैस संग्रहण स्टेशन
पेट्रोकेमिकल और रासायनिक संयंत्र (प्रक्रिया वायु, हाइड्रोजन रीसायकल, संश्लेषण गैस)
विद्युत उत्पादन टरबाइन सहायक प्रणालियाँ
बड़े पैमाने पर औद्योगिक वायु पृथक्करण इकाइयाँ
स्टील मिल और खनन संपीड़ित वायु प्रणाली
अपशिष्ट जल उपचार वातन ब्लोअर
फार्मास्युटिकल और खाद्य ग्रेड संपीड़ित वायु प्रणाली (उपयुक्त कोटिंग्स के साथ)
एक कंप्रेसर आवरण एक केन्द्रापसारक कंप्रेसर की स्थिर दबाव सीमा और वायुगतिकीय प्रवाह मार्ग बनाता है। जैसे ही प्ररित करनेवाला तेज़ गति से घूमता है, यह केन्द्रापसारक बल द्वारा गैस को बाहर की ओर फेंकता है। आवरण कुंडलित सर्पिल आकार का चैनल इस उच्च वेग वाली गैस को प्राप्त करता है और धीरे-धीरे क्रॉस सेक्शनल क्षेत्र में फैलता है। यह विस्तार बर्नौली के सिद्धांत के अनुसार गतिज ऊर्जा को स्थैतिक दबाव में परिवर्तित करके गैस को धीमा कर देता है। इसके साथ ही, आवरण में दबाव होता है और इसे डिस्चार्ज नोजल की ओर निर्देशित किया जाता है। मल्टी स्टेज कम्प्रेसर में, डिफ्यूज़र मार्ग और रिटर्न चैनल से सुसज्जित मध्यवर्ती आवरण गैस को अगले प्ररित करनेवाला तक मार्गदर्शन करते हैं। कठोर आवरण संरचना बीयरिंग और सील के सटीक संरेखण को भी बनाए रखती है, रोटर कंपन को सुरक्षित सीमा के भीतर रखती है और आंतरिक रगड़ को रोकती है।
कंप्रेसर मॉडल और आयाम की पुष्टि करें - अपना मौजूदा आवरण चित्र या कंप्रेसर मॉडल नंबर प्रदान करें। हमें इनलेट और आउटलेट व्यास, माउंटिंग बोल्ट पैटर्न और समग्र लिफाफा आयामों की आवश्यकता है।
ऑपरेटिंग दबाव और तापमान को परिभाषित करें - अधिकतम निरंतर काम करने वाले दबाव और गैस तापमान को निर्दिष्ट करें। यह आवश्यक सामग्री ग्रेड और दीवार की मोटाई निर्धारित करता है।
गैस संरचना की पहचान करें - यदि गैस में नमी, हाइड्रोजन सल्फाइड, या अन्य संक्षारक घटक हैं, तो सलाह दें कि उन्नत सामग्री जैसे कास्ट स्टील या स्टेनलेस स्टील की आवश्यकता है या नहीं।
कनेक्शन मानकों की जांच करें - अपने मौजूदा पाइपिंग के साथ रिसाव मुक्त फिट सुनिश्चित करने के लिए फ्लैंज मानकों (एएनएसआई बी16.5, ईएन 1092, आदि) और फेसिंग प्रकार की पुष्टि करें।
ऑपरेटिंग गति और रोटर विवरण का आकलन करें - प्ररित करनेवाला व्यास और रेटेड गति को जानने से हमें विलेय गले क्षेत्र को सत्यापित करने और वायुगतिकीय मिलान सुनिश्चित करने में मदद मिलती है।
शेयर साइट पर्यावरण - बाहरी या अपतटीय स्थापनाओं के लिए, अतिरिक्त संक्षारण संरक्षण या विशेष कोटिंग्स की सिफारिश की जा सकती है।
1. क्या आप किसी नमूने या मौजूदा ड्राइंग के आधार पर कंप्रेसर आवरण का निर्माण कर सकते हैं?
हाँ। हम प्रयुक्त आवरण या आपके स्वयं के 2डी/3डी चित्रों से रिवर्स इंजीनियरिंग स्वीकार करते हैं। बस हमें भौतिक भाग या एक विस्तृत आयामी स्केच भेजें, और हम इसे पूर्ण सामग्री प्रमाणीकरण के साथ पुन: प्रस्तुत करेंगे।
2. कच्चा लोहा के अलावा कौन सी सामग्री उपलब्ध है?
उच्च ग्रेड कच्चा लोहा के अलावा, हम संक्षारक या उच्च तापमान अनुप्रयोगों के लिए कच्चा स्टील, कम तापमान कार्बन स्टील और 304/316 स्टेनलेस स्टील में आवरण की आपूर्ति कर सकते हैं। सामग्री अनुशंसा के लिए कृपया हमें अपनी प्रक्रिया गैस संरचना बताएं।
3. आप यह कैसे सुनिश्चित करते हैं कि उच्च दबाव में आवरण लीक न हो?
प्रत्येक आवरण डिज़ाइन दबाव के 1.5 गुना पर हाइड्रोस्टेटिक दबाव परीक्षण से गुजरता है। हम महत्वपूर्ण क्षेत्रों पर अल्ट्रासोनिक दीवार मोटाई जांच और डाई प्रवेश निरीक्षण भी करते हैं। प्रत्येक इकाई के साथ एक प्रमाणित परीक्षण रिपोर्ट प्रदान की जाती है।
4. कस्टम कंप्रेसर आवरण के लिए सामान्य डिलीवरी समय क्या है?
आकार और जटिलता के आधार पर मानक डिलीवरी 30 से 50 दिनों तक होती है। तत्काल ब्रेकडाउन प्रतिस्थापन के लिए, हम कम से कम 20 दिनों में त्वरित उत्पादन की पेशकश करते हैं। सटीक शेड्यूल के लिए अपनी आवश्यकताओं के साथ हमसे संपर्क करें।
5. क्या आप स्थापना सहायता या तकनीकी मार्गदर्शन प्रदान करते हैं?
हम एक विस्तृत इंस्टॉलेशन मैनुअल प्रदान करते हैं और कमीशनिंग के दौरान दूरस्थ तकनीकी सहायता प्रदान कर सकते हैं। बड़ी या जटिल परियोजनाओं के लिए हमारे इंजीनियरों द्वारा साइट पर पर्यवेक्षण की भी व्यवस्था की जा सकती है।
