डीजल, गैस और भारी ईंधन तेल इंजनों के लिए T- ABB सुपरचार्जर / T- A145 टर्बोचार्जर नोजल रिंग

डीजल, गैस और भारी ईंधन तेल इंजनों के लिए T- ABB सुपरचार्जर / T- A145 टर्बोचार्जर नोजल रिंग

टी-एबीबी / टी-ए100-एम श्रृंखलाटर्बोचार्जर डिजाइन विशेषताएं:

T- A145 टर्बोचार्जर नोजल रिंग (जिसे गाइड वेन भी कहा जाता है) का एक हिस्सा हैटी-एबीबी / टी-ए100-एम श्रृंखलासमुद्री टर्बोचार्जर डिजाइन सुविधाओं के साथ नीचे के रूप में:

• अधिकतम पर उच्च टर्बोचार्जिंग दक्षता।65%;
• उच्च दबाव अनुपात: टी-ए100-एम निरंतर संचालन में 5.8 तक दबाव अनुपात देने में सक्षम है;
• इंजन पावर आउटपुट 500 से 5,200 kW प्रति टर्बोचार्जर तक होता है;
• कम ईंधन की खपत;
• कम थर्मल लोडिंग;
• अप्रतिबंधित डीजल, गैस और भारी ईंधन तेल (एचएफओ) संचालन क्षमताएं।
• सभी अनुप्रयोगों के लिए इष्टतम मिलान, जैसे समुद्री डीजल इंजन, स्थिर बिजली संयंत्र इत्यादि।
• T-A100 पीढ़ी के टर्बोचार्जर उच्च विश्वसनीयता और कम रखरखाव संचालन के साथ-साथ लंबे रखरखाव अंतराल और 24,00 घंटे तक के ओवरहाल अंतराल के संबंध में सभी मांगों को पूरा कर सकते हैं।
• T-A100 श्रृंखला टर्बोचार्जर विशेष रूप से रखरखाव, मरम्मत और ओवरहाल में आसानी के लिए बनाए गए हैं।
• कंप्रेसर कूलिंग और कंटेनमेंट का डिज़ाइन उच्च शक्ति, उच्च दक्षता और कम उत्सर्जन के साथ T-A100 टर्बोचार्जर सुनिश्चित करता है।
• T-A100 टर्बोचार्जर कार्ट्रिज कूलिंग विधि: वाटर-कूल्ड और ऑयल-कूल्ड, कृपया नीचे दी गई तस्वीरें देखें:

कार्ट्रिज वाटर कूल्ड T-A100-M सीरीज टर्बोचार्जर:

कार्ट्रिज ऑयल कूल्ड T-A100 सीरीज टर्बोचार्जर:

T-A100-M टर्बोचार्जर प्रकार में शामिल हैं:

T- A145 टर्बोचार्जर नोजल रिंग (टर्बो गाइड वेन) कार्य:

1. टर्बोचार्जर नोजल रिंग उस स्थान पर है जहां निकास गैस में ऊर्जा गतिज ऊर्जा में परिवर्तित हो जाती है, इसलिए नोजल रिंग को अत्यधिक उच्च तापमान और उच्च दबाव सहन करने की आवश्यकता होती है।
2. टर्बोचार्जर नोजल रिंग आमतौर पर एक रेंगना प्रतिरोधी क्रोमियम निकल मिश्र धातु, गर्मी प्रतिरोधी मोली-क्रोम निकल स्टील या एक निमोनिक मिश्र धातु से निर्मित होता है जो उच्च तापमान का सामना करेगा और जंग के लिए प्रतिरोधी होगा।
3. इसके अलावा, इसके कार्य के कारण निकास गैस को गतिज ऊर्जा में परिवर्तित करना है, नोजल रिंग के सटीक प्रसंस्करण की अत्यधिक मांग है।

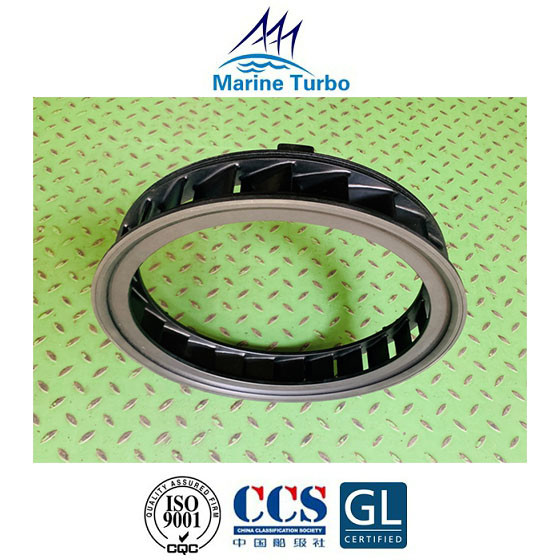

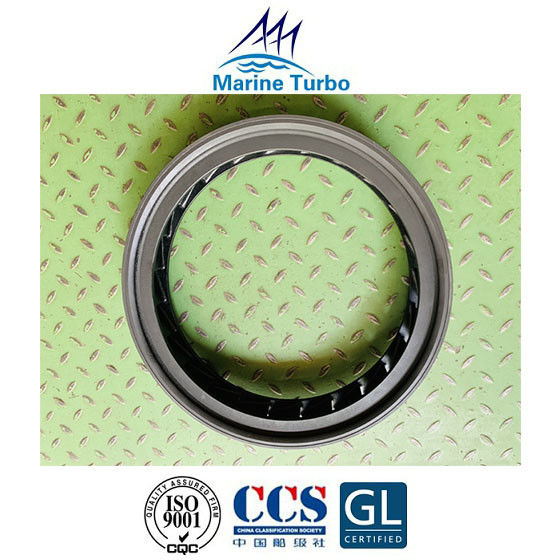

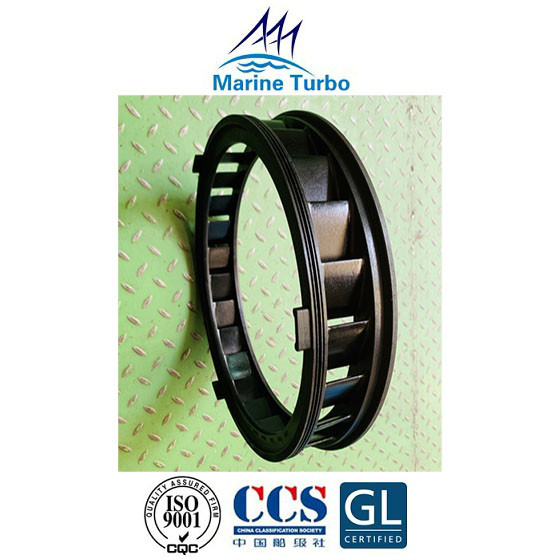

T- A145 टर्बोचार्जर नोजल रिंग (टर्बो गाइड वेन) चित्र:
