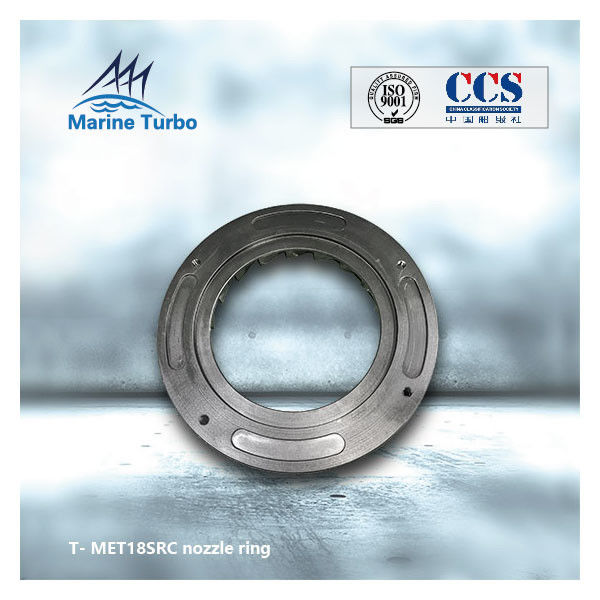

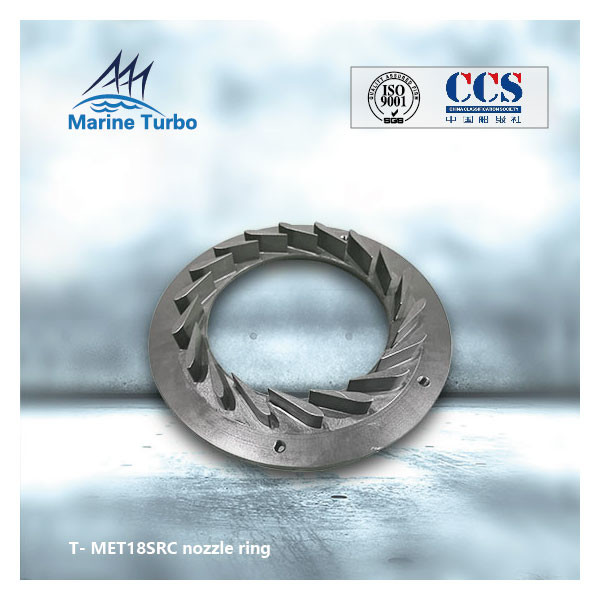

सीएनसी मशीनिंग मित्सुबिशी MET18SRC टर्बोचार्जर नोजल रिंग

सीएनसी मशीनिंग मित्सुबिशी MET18SRC टर्बोचार्जर नोजल रिंग

टर्बोचार्जर नोजल रिंगविशेषताएँ:

T- MET45 टर्बोचार्जर नोजल रिंग (जिसे टर्बो गाइड वेन भी कहा जाता है) T- मित्सुबिशी / T- MET- मूल श्रृंखला निकास गैस टर्बोचार्जर के एक भाग से संबंधित है, जिसका व्यापक रूप से समुद्री और स्थिर इंजनों में उपयोग किया जाता है।टी-मेट-मूल श्रृंखला टर्बोचार्जर बड़े इंजन के लिए उपयुक्त अपेक्षाकृत उच्च दबाव टर्बोचार्जिंग के साथ टरबाइन का अक्षीय प्रकार है।

• 1965 से अब तक, टी-मेट सीरीज एग्जॉस्ट गैस टर्बोचार्जर्स ने बाजार की मांगों को पूरा करने के लिए कई श्रृंखलाएं विकसित की हैं, इसमें अक्षीय प्रकार और रेडियल प्रकार के टर्बोचार्जर शामिल हैं:

• असर प्ररित करनेवाला और टरबाइन ब्लेड के अंदरूनी हिस्से पर डिज़ाइन किया गया है;

• रोटर कम थर्मल विरूपण के साथ एक पेडस्टल द्वारा समर्थित है;

• बेयरिंग पेडस्टल में एक इंटरेटेड हेड टैंक होता है, जिसके द्वारा इंजन के आपातकालीन शट डाउन के बाद भी स्नेहन तेल की लगातार आपूर्ति की जाती है;

टी-मेट टर्बोचार्जर श्रृंखला में शामिल हैं:

टर्बोचार्जर नोजल रिंगसमारोह

• यह उच्च वेग गैस टरबाइन ब्लेड पर निर्देशित होती है जहां यह टरबाइन व्हील को चलाती है, और इस प्रकार उच्च गति (10 -15000 आरपीएम) पर कंप्रेसर।एग्जॉस्ट गैस फिर आउटलेट केसिंग से एग्जॉस्ट अपटेक तक जाती है।

• टर्बोचार्जर नोजल रिंग उस स्थान पर है जहां निकास गैस में ऊर्जा गतिज ऊर्जा में परिवर्तित हो जाती है, इसलिए नोजल रिंग को अत्यधिक उच्च तापमान और उच्च दबाव सहन करने की आवश्यकता होती है।

• टर्बोचार्जर नोजल रिंग आमतौर पर एक रेंगना प्रतिरोधी क्रोमियम निकल मिश्र धातु, गर्मी प्रतिरोधी मोली-क्रोम निकल स्टील या एक निमोनिक मिश्र धातु से निर्मित होता है जो उच्च तापमान का सामना करेगा और जंग के लिए प्रतिरोधी होगा।

• इसके अलावा, इसके कार्य के कारण निकास गैस को गतिज ऊर्जा में परिवर्तित करना है, नोजल रिंग के सटीक प्रसंस्करण की अत्यधिक मांग है।

समुद्री टर्बोचार्जर का संक्षिप्त परिचय:

समुद्री टर्बोचार्जर, जिसे एग्जॉस्ट गैस टर्बोचार्जर के रूप में भी जाना जाता है, डीजल इंजन बूस्टिंग सिस्टम में मुख्य उपकरण है।इसमें सिंगल-स्टेज एग्जॉस्ट गैस टर्बाइन और एक सेंट्रीफ्यूगल कंप्रेसर होता है।वे समुद्री टर्बोचार्जर/निकास गैस टर्बोचार्जर - रोटर के चलने वाले हिस्से को बनाने के लिए एक ही शाफ्ट पर लगाए जाते हैं।समुद्री टर्बोचार्जर / एग्जॉस्ट गैस टर्बोचार्जर का कार्य सिलेंडर में हवा के दबाव को बढ़ाने के लिए समाक्षीय पर कंप्रेसर को चलाने के लिए टरबाइन को चलाने के लिए डीजल निकास ऊर्जा का उपयोग करना है, ताकि डीजल इंजन की शक्ति में बहुत सुधार हो।निकास टर्बोचार्जर डीजल इंजन की शक्ति को लगभग दोगुना कर देता है, लेकिन इसका वजन केवल 10% बढ़ा है।
