| उत्पत्ति के प्लेस: | जिआंगसु, चीन |
|---|---|
| ब्रांड नाम: | Marine Turbo |
| प्रमाणन: | ISO; CCS; GL |
| मॉडल संख्या: | टी-टीसीए श्रृंखला |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| पैकेजिंग विवरण: | गत्ते का डिब्बा बॉक्स, लकड़ी के मामले |
| प्रसव के समय: | 1-4 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 पीसी / माह |

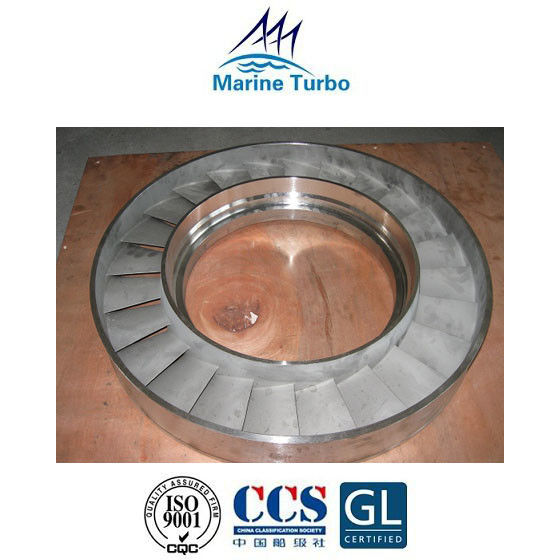

| नमूना: | टी-टीसीए श्रृंखला | प्रोडक्ट का नाम: | टर्बोचार्जर नोजल रिंग / मरीन टर्बो गाइड वेन |
|---|---|---|---|
| श्रेणी 1: | निकास गैस टर्बोचार्जर | इंजन आउटपुट: | 2000 किलोवाट -30,000 किलोवाट |
| टर्बाइन प्रकार: | अक्षीय प्रवाह, दो-स्ट्रोक और चार-स्ट्रोक | दो स्ट्रोक प्रकार: | T- TCA44, T- TCA55, T- TCA66, T- TCA77, T- TCA88 |
| चार स्ट्रोक प्रकार: | T- TCA33, T- TCA44, T- TCA55, T- TCA66, T- TCA77, T- TCA88 | प्रेशर अनुपात: | <i>2-storke: 4.55-4.8;</i> <b>2-सारस: 4.55-4.8;</b> <i>4-stroke: 5.3-5.5</i> <b>4-स्ट्रोक: 5.3-5.5</ |
| प्रमुखता देना: | टर्बो नोजल रिंग,टर्बाइन डिफ्यूज़र,टू स्ट्रोक टर्बो नोजल रिंग |
||
टी-टीसीए सीरीज टर्बोचार्जर नोजल रिंग के एक हिस्से तक फैली हुई हैT- / T- TCA श्रृंखला निकास गैस टर्बोचार्जर, जिन्हें टर्बोचार्जर की पिछली सफल T- NA श्रृंखला की उन्नत तकनीक माना जाता था।टी-टीसीए श्रृंखला टर्बोचार्जर न केवल दक्षता में स्पष्ट रूप से वृद्धि हुई है, बल्कि विश्वसनीयता और सेवा जीवन में भी काफी सुधार हुआ है।टी-टीसीए सीरीज को निरंतर-दबाव टर्बोचार्जिंग के लिए विकसित किया गया है, जिसके साथ, इंजन निकास गैसें एक सामान्य निकास मैनिफोल्ड में प्रवाहित होती हैं, वहां जमा होती हैं और मामूली दबाव में उतार-चढ़ाव के साथ निकास टरबाइन में प्रवाहित होती हैं।
टी-टीसीए श्रृंखला के रूप में डिजाइन किए गए हैंअक्षीय टर्बाइन और दो-स्ट्रोक और चार-स्ट्रोक डीजल और गैस संचालित इंजनों को चार्ज करने के लिए बहुत व्यापक प्रदर्शन रेंज में इस्तेमाल किया जा सकता है।इंजन आउटपुट हैं2,000 kW से 30,000 kW प्रति टर्बोचार्जर और आसान सेवा या रखरखाव के साथ।
| टी- यार | टी- टीसीए सीरीज |
|
|
डब्ल्यू (मिमी) | हम्म) | एफ (मिमी) | टी (मिमी) | ए 1 (मिमी) | डी (मिमी) | वजन (किग्रा)*^ | ||
| टी- TCA33 | 1558 | 1606 | 802 | 1021***** | 443 | 832 | 476 | 996 | 1372.1 | |||
| टी- TCA44 | - | 2194 | 1054 | 1614 | 600 | 945 | 534 | 1000 | 2200 | |||
| टी- TCA55 | 2167*** 2224 **** |
2461 | 1206 | 1935* 1825** |
850* 740 ** |
1090 | 551 | 1371 | 3201.6 | |||
| टी- TCA66 | 2360 *** 2407******** |
2889 | 1433 | 2094 | 850 | 1294 | 649 | 1625 | 5308.9 | |||
| टी- TCA77 | 2782 | 3416 | 1694 | 2561* 2371 ** |
1200* 1010 ** |
1538 | 754 | 1930 | 8325.3 | |||
| टी- TCA88 | 3316 | 4022 | 2012 | 2734 | 1200 | 1825 | 880 | 2270 | 13410 |
* आवरण पैर, ऊँचा
** आवरण पैर, कम
*** अक्षीय गैस प्रवेश आवरण डी = 360 मिमी
**** अक्षीय गैस प्रवेश आवरण डी = 300 मिमी या दोहरे चैनल
***** ऊंचाई एच बिना गुरुत्वाकर्षण टैंक
* रवशामक के साथ और केवल संदर्भ के लिए चार स्ट्रोक इंजन के लिए
इंजन की निकास गैस एक नोजल रिंग के माध्यम से फैलती है जहां गैस की दबाव ऊर्जा गतिज ऊर्जा में परिवर्तित हो जाती है।यह उच्च वेग गैस टरबाइन ब्लेड पर निर्देशित होती है जहां यह टरबाइन व्हील को चलाती है, और इस प्रकार उच्च गति (10 -15000 आरपीएम) पर कंप्रेसर।एग्जॉस्ट गैस फिर आउटलेट केसिंग से एग्जॉस्ट अपटेक तक जाती है।
निकास गैस टर्बोचार्जर उच्च गति, उच्च निकास गैस तापमान, उच्च वायु और निकास गैस प्रवाह दर और उच्च प्रवाह दर पर काम करते हैं।आम तौर पर, निकास गैस का दबाव 0.25-0.45 एमपीए होता है, और निकास गैस का तापमान 500-600 डिग्री सेल्सियस होता है।गति समुद्री टर्बोचार्जर / सुपरचार्जर के आकार के साथ बदलती है।बड़े आकार के सुपरचार्जर की अधिकतम गति 10000 आर/मिनट है, और छोटे आकार के सुपरचार्जर की अधिकतम गति 40,000 ~ 50000r/मिनट तक पहुंच सकती है।इसलिए, समुद्री टर्बोचार्जर/निकास गैस टर्बोचार्जर एक सटीक मशीन है।
